单片机程序烧录方法及问题解决方式步骤

自学单片机是一场苦旅,这在第一次面对复杂的烧录界面的时候就会有深刻的感受,面对这么多参数的界面,该如何让自己苦心编写的程序运行在单片机上呢?下面就给大家介绍一下。

  先,将烧写线把开发板与电脑连接,安装驱动之后,烧写程序能自动识别设备

  1,安装USB驱动程序,驱动程序在学习光盘中,具体安装方法参 考配套“使用说明书”

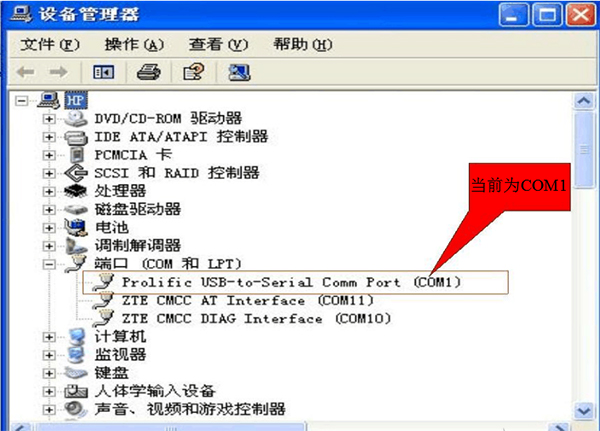

  2.驱动安装完后,请检查USB的COM 端口号。
1

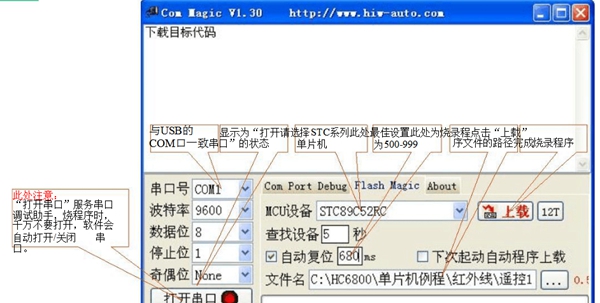

3.程序烧录时,要满足下面各参数的设置情况,

打开c om m a gic.e xe烧录软件,选种“Fla sh Ma gic”选项卡,请按图设置
2

烧录成功的显示

烧录方法及问题解决:

  1. 确认烧录步骤:插上usb后,没有灯亮的,然后点击电脑的download,L1亮了,这时立刻按下板子的电源开关,然后L2亮了,这样就开始烧录了。 PS:每一步都必须按照上面的操作,如果灯的指示有误表明有硬件问题 2. 截图烧录软件 在1的基础上确认好了,是最后烧录不行,确认下图需要设置的地方是否正确。

  关于串口号:并非一定如图所示是com5,具体在安装驱动后看“我的电脑”右键——“属性”——“设备管理器”——“端口(COM和LPT)”,与“USB-SERIAL CH340”一致。

串口打开失败的错误,要么是没有安装驱动ch340,要么是没有选择正确的com口,用上述方法即可查看。

  若出现以下两个情况的话

    一、确认板子是平放在桌面上的,底部是不接触任何东西影响电路的

  二、试试把芯片取下来,再放会去,注意芯片缺口是朝向数码管的,另外压芯片的那把手,压到水平位置,不能压得过低

  三、用杜邦线把P1.0和P1.1接到地GND上,然后按流程正常烧录

  PS:到了第三还是不行的话,返回第二再做一次,如果还是不行就请联系客服。

  单片机无法烧录程序的解决办法

  1.单击下载按钮,让软件向单片机写入程序,如果出现这个提示无法下载,请在下载状态下关闭单片机电源再重新打开,看烧写过程开始没有

  2.如果还没有,请检查COM端口设置的是不是你连接编程器或者开发板的端口,数据线有没有连接好

  3.将串口的波特率降到最低1200,如果1200时写入程序正常,下次写入时再逐渐提高。

  4.有些开发板在P30和P31口处设置了跳线,请检查一下跳线设置是否有问题

  5.以上都不管用,请你检查使用的单片机是否是STC单片机,AT单片机是不支持使用这个软件下载程序的。可以尝试更换一个单片机芯片试试。
