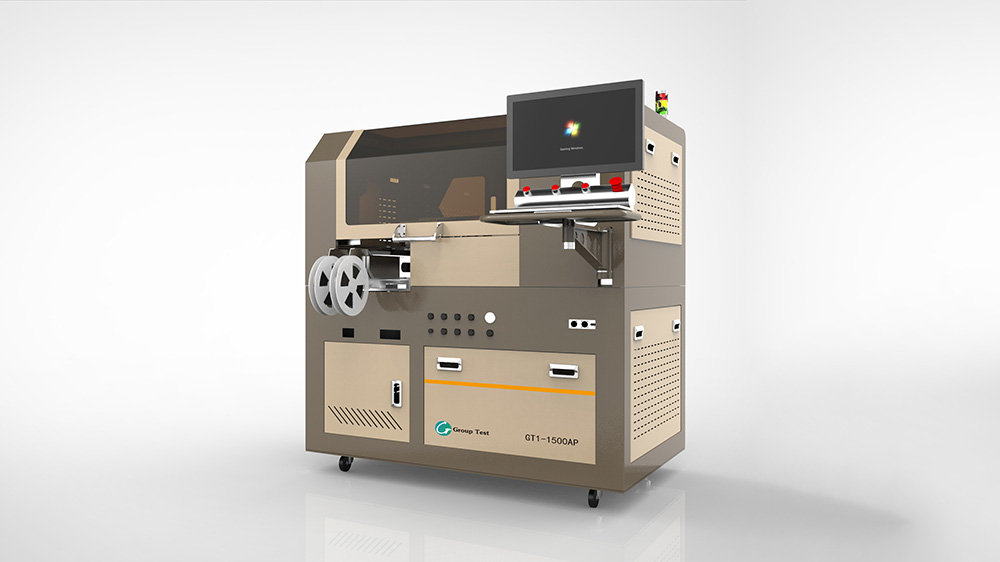

关于其烧录器的操作使用手册期望帮忙到咱们 第1步:将被烧写的芯片(如BIOS)依照正确的方向刺进烧写卡座(芯片缺口对卡座的扳手)。 第2步:将配套的电缆别离刺进计算机的串口与编程器的通讯口。 第3步:翻开编程器的电源(电源为12V),此刻中心的电源发光管指示灯亮,标明电源正常。 第4步:作业编程器软件,这时程序会主动监测通讯端口和芯片的类型,接着从编程软件中,调入提前准备好的被烧写文件(hex文件)。 第5步:然后初步烧写,接着编程器初步烧写程序到芯片中,烧写完毕后,编程器会提示烧写完毕,这时封闭编程器的电源,取下芯片即可。 榜首部分 24系列脱机作业 一、 脱机复制 功用:将有数据的芯片放在“读”方位 ,将空白或需求改写数据的芯片放在“写”方位,按“开关”按钮接通电源,就可将“读”数据复制到“写”里。 进程: 1、 装上电池; 2、 拨动锁紧小柄,别离在“读”、“写”方位上装上芯片,“写”容量需大于或等于“读”容量,“写”位芯片里有无数据皆可(24C01,24C02,24C04,24C08,24C16同系列芯片容量依次增大); 主要从事各类IC编程器研发、烧录机、烧录器、自动烧录机、芯片自动烧录机、全自动烧录机、烧录编程器生产与销售,针对半导体工厂、芯片通路商、手机制造商、汽车电子、消费数码电子生产商及EMS代工厂等提供集成电路烧录、测试、返修服务提供商。 3、 脱机作业时,读、写位适用最大容量的芯片为24C16; 4、 源IC放入“读”插座,待写IC放入“写”插座,翻开电源,体系会主动进入复制状况,绿灯闪耀时标明正在复制,红灯闪耀时标明IC未放好或IC不良,绿灯常亮标明复制成功; 5、 红灯、绿灯沟通亮标明复制失利(应查看待写IC的功用好坏)。 第二部分 PCF85××系列脱机作业 复制PHILIPS的PCF85××系列只能脱机作业,进程同“24系列脱机作业”; 待写IC有必要是ATMEL24C系列IC才华正常复制。(PCF8582=24C02 PCF8594=24C04 PCF9598=24C08)。 第三部分 93C系列脱机作业 当复制93C××系列脱机作业时,进程同“24系列脱机作业”;待写IC与源IC有必要相同容量的ATMEL93C××方可复制,否则复制无效。 第四部分 24系列电脑作业 电脑作业时,芯片只能装放在“电脑读写”侧的下八口“24 XX”所示的方位。适用于24全系列(即从24C01,24C02到24C256)。 一、 功用:可读取、调用磁盘数据库数据,也可将芯片数据保存在电脑磁盘里。 二、操作体系:Windows 98,Windows XP,Windows 2000,Window NT。 三、进程: 1、 设备:设备前需求将光盘内容复制到电脑硬盘里,否则不能设备。复制完毕后,双击“W24C中文”中文图标,再生成“W24CXX”图标,说明设备成功; 2、 联接电脑和复制机;
3、 作业:双击“W24CXX”图标,则呈现中文界面,如果是Windows 98操作体系,设备完毕后,初度作业需求关机再从头开机才华作业; 4、 将芯片数据保存到电脑数据库中; 进程:设置----读芯片---保存 将待保存数据芯片放在“电脑读写”侧的下八口“24 XX”所示的插座内锁紧。 *点击“设置”,屏幕上呈现24C01、„.24C256芯片器材挑选窗口,挑选芯片类型使之与“母片”方位上的芯片类型一同,点击“判定”后,屏幕右下角闪现当时芯片类型。 *点击“读芯片”,屏幕呈现当时芯片的数据内容。 *点击“保存”,屏幕呈现一个保存窗口„. 5、 从磁盘中读取数据,再复制到芯片中 进程:设置---翻开---写芯片 将空白芯片或需求改写数据的芯片放在“电脑读写”侧的下八口“24 XX”所示插座内锁紧。 *设置类型同上。 *点击“翻开”,挑选彩电品牌和机型,再点击窗口右下角“翻开”,屏幕闪现所挑选机型的存储器数据。 *点击“写芯片”,屏幕主动提示芯片数据是否写入成功。 第五部分 93系列电脑作业 电脑作业时,芯片只能装放在“电脑读写”侧的上八口“93 XX”所示的方位。适用于93C全系列(即从93C46,56,66,76,86系列) 一、 功用:可读取、调用磁盘数据库数据,也可将芯片数据保存在电脑磁盘里。 二、操作体系:Windows 98; 三、中英文对照: Type 挑选器材类型 Read 读出器材内容 Auto 主动擦除、空白查看、编程、查验 Blank check 空白查看 Erase 擦除器材 Program 编程器材 Verify 校验器材 Lock bit (无) load 将磁盘文件调入缓冲区 Save 将缓冲区存入磁盘 Edit 批改缓冲区 Clear Memory 根除缓冲区 Unlock (无) About 闪现当时版别 Quit 退出 四、进程: 1、 设备:将光盘材料“93 XX”的材料直接复制到电脑中即可; 2、 联接电脑和复制机; 3、 作业:双击“93XX”图标,则呈现操作界面(中英文对照同说明书3); 4、 将芯片数据保存到电脑中。 进程:设置—读芯片—保存 将你保存数据芯片放在“电脑读写”侧的上八口“93 XX”所示的插座内锁紧。 点击“Type”挑选与待读数据芯片一同的类型的“数字号”相同的数字按键键入类型,屏幕的右上闪现录入与当时芯片类型一同。 *点击“Read”,屏幕呈现当时芯片的数据内容。 *点击“Save”屏幕呈现一个保存窗口„. 5、 从磁盘中读取数据,再复制到芯片中。 进程:设置---翻开---写芯片 将空白芯片或需求改写数据的芯片放在“电脑读写”侧的上八口“93 XX”所示插座内锁紧。 *设置,同上体系。 *点击“Load”,挑选需求数据装载。 *点击“Program”,屏幕主动提示芯片数据是否写入成功。 *校验:写入成功后,点击“Verify”闪现“OK”为成功。
