专业烧录器的好坏体现在那些方面

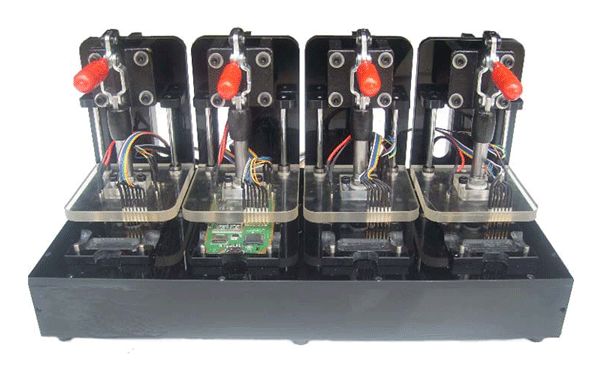

烧录芯片不稳定1

1,主控MCU+FPGA结构FPGA的I/O可编程性给逻辑方案和PCB方案带来了一定的敏感性和独立性。FPGA是程序员硬件实现中的一种“半定制”芯片。这个特性对于程序员与各种封装芯片的互连非常有帮助。单片机引脚功能扎实,外部接口采用IO口或总线连接。一个伟大的IO端口的本质就是一个存储设备。这些存储设备都有相应的位置。操作IO端口就是操作存储设备。相对而言,片上设备是一个具有特定功能的模块,它包括多个存储设备来控制不同功能的实现,但是这些存储设备也有固定的位置。通过内存映射的方法,将芯片列表中的设备与CPU连接,形成一个系统。值得注意的是,这些片上设备的外部接口都是具有强连接的引脚。假设对这些外围设备的控制是为了完成一个特定的功能方案,那么对这些引脚的控制在本质上是隐含的。例如,如果MUC的IIC接口的SCK和SDA被分配在99和100引脚上,那么IIC接口的所有存储芯片都必须与这两个引脚连接,如图3所示:如果需要编程的芯片应该与MCU连接,那么它们必须与相应的接口连接。对于多个无序引脚的芯片,这对PCB的结构和布线有很大的范围和适应性。FPGA具有良好的灵敏度,可编程IO是其重要功能之一。可编程IO给PCB方案带来了灵敏性,简化了PCB的结构和布线。在设计过程中,可以根据布线方向改变管脚连接方式。另外,在FPGA内部逻辑方案设计过程中,可以先将功能模块方案和管脚分配分离。完成内部逻辑功能后,可以根据理论情况分配管脚。因此,可编程IO给FPGA逻辑方案和PCB方案带来了一定的敏感性和独立性。它在这个键中充当“连接器”,为逻辑方案和PCB方案铺平了道路,如图4所示。理论上,FPGA的内部并不像图4那样复杂。这只是为了说明可编程IO可以使内部逻辑和PCB相对独立。对于同一种接口,不需要因为PCB的变化而改变时序逻辑,只需要改变管脚的分配,大大简化了PCB布线的难度。

2,管道的合理布置,稍加思考,就会发现燃烧器在编程过程中是按照什么顺序实现的:从上位机取命令数据u2192命令分析u2192执行。这个过程是在一个连续的循环中实现的,相应的操作是取指、解码和实现,标记为:取指——从命令FIFO中取指令。译码:根据指令产生相应的控制信号。实现——实现擦除,编程,也许检查操作,也许配置相关参数。

群测科技(深圳)有限公司专业从事IC编程器研发、烧录机、烧录器、编程器、自动烧录机、芯片自动烧录机、全自动烧录机、烧录编程器生产与销售,价格实惠,品质保障,针对半导体工厂、芯片通路商、手机制造商、汽车电子、消费数码电子生产商及EMS代工厂等提供集成电路烧录、测试、返修服务提供商。http://www.group-test.com/
